Технология Humminbird Side Imaging / Боковое сканирование в деталях

Эхолоты с боковым сканированием всё чаще появляются у рыболовов. Но для многих по-прежнему сложно разобраться в тонкостях этой функции. Ниже приведена статья от Хамминберда.

20.10.20

Технология Humminbird Side Imaging™.





Добро пожаловать в мир Humminbird® Side Imaging®!
В 2005 году Humminbird осуществил революцию в рыболовном мире, когда представил технологию Side Imaging. Преимущества технологии быстро завоевали сердца рыбаков, и теперь, более десяти лет спустя, технология Side Imaging присутствует в моделях почти всех марок. Термин Side Imaging TM является зарегистрированной торговой маркой (ТМ) от Humminbird. Технология Side Imaging, как следует из названия, является совокупностью программных и технических средств эхолота, способных создать детальное изображение дна и структуры справа и слева от лодки.

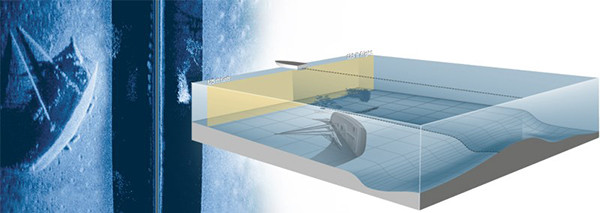

В 2016 году компания Humminbird представила новый этап в развитии данной технологии - MEGA Side Imaging. Это действительно новый стандарт в технологии бокового сканирования. Впервые частота сканирования превысила один мегагерц. Наряду с привычными частотами Side Imaging 800 кГц и 455 кГц, частота 1200 кГц, которая применяется в технологии MEGA Side Imaging, позволяет раскрыть структуру дна с небывалой до этого четкостью и кристальной ясностью. Изображения настолько реальны, что вы можете подумать – это работает камера, но это не так. Изображение остается предельно ясным и в мутной воде. Технология Humminbird Side Imaging позволяет получить 180–ти градусный обзор слева и справа от лодки. В одно мгновение сверхтонкий луч отсканирует подводное пространство с охватом до 480 футов (144 метра) в обе стороны. Полученное изображение можно детально рассмотреть с помощью функции масштабирования или отметить интересные места с помощью системы навигации.
Преимущества Side Imaging
Технология впервые дала возможность точно определить расположение подводных объектов и структур относительно лодки. Имея широкий охват, пользователь получает возможность сканировать значительные водные пространства при минимальных затратах времени. Качество отображения столь высоко, что можно без труда опознать затопленные деревья, стаю рыб, структуру дна и особенности рельефа.



Отображение Side Imaging



Чтение изображения, получаемого с помощью Humminbird Side Imaging, легко. Просто представьте экран в виде сложенного листа по центру (за лодкой). Затем согните лист в обратную сторону снова, в самой нижней точке водной толщи. Темно-синяя область обеспечивает визуальное представление водяного столба и рельефа непосредственно под вашей лодкой.
Видео курс Side Imaging







Представленное видео поможет быстрее научиться понимать отображение Side Imaging.



Как читать Side Imaging
Сравните представленный скриншот экрана эхолота с графическим чертежом, чтобы понять, как работает Side Imaging. Для удобства понимания, ниже приведены сноски для расшифровки основных позиций.





A - Расположение лодки.   Положение вашего судна по отношению к изображению на экране. Ниже на экране отображается история сканирования пройденного участка.

B - Столб воды. Темно-синяя область показывает структуру водного столба между поверхностью и дном водоема.

C - Рельеф дна. Отображает рельеф дна непосредственно под вашей лодкой.

D - Отображение ровного дна. Нейтральные оттенки синего представляют собой пологий рельеф дна.

E - Отображение рельефа дна с нисходящим уклоном. Темные оттенки синего цвета представляют уклон нисходящего рельефа местности.

F - Отображение рельефа дна с восходящим уклоном. Более светлые оттенки синего цвета, как правило, представляют собой восходящий рельеф местности. Иногда, очень жесткие структуры дна отображаются, как белые тени.

G - Затонувшее бревно. Укороченные горизонтальные тени показывают, что объект находится непосредственно на дне озера. Угол тени нарушает ориентацию бревна.

Н - Затопленный лес. Деревья, стоящие на дне непосредственно под лодкой, появятся на экране в толще воды. Структура справа и слева от лодки позволяет четко идентифицировать объекты, включая «тени» от них. Тень, возникающая на дне за объектом, объясняется отсутствием отражения сонарных волн, т.к. практически вся энергия сигнала отразилась от впереди стоящего объекта. Как правило, длинные «тени» возникают от высоких объектов, а короткие от низких. Важно ответить, что во многих случаях, именно «тень» может больше рассказать об объекте, чем прямое отражение сонара.
